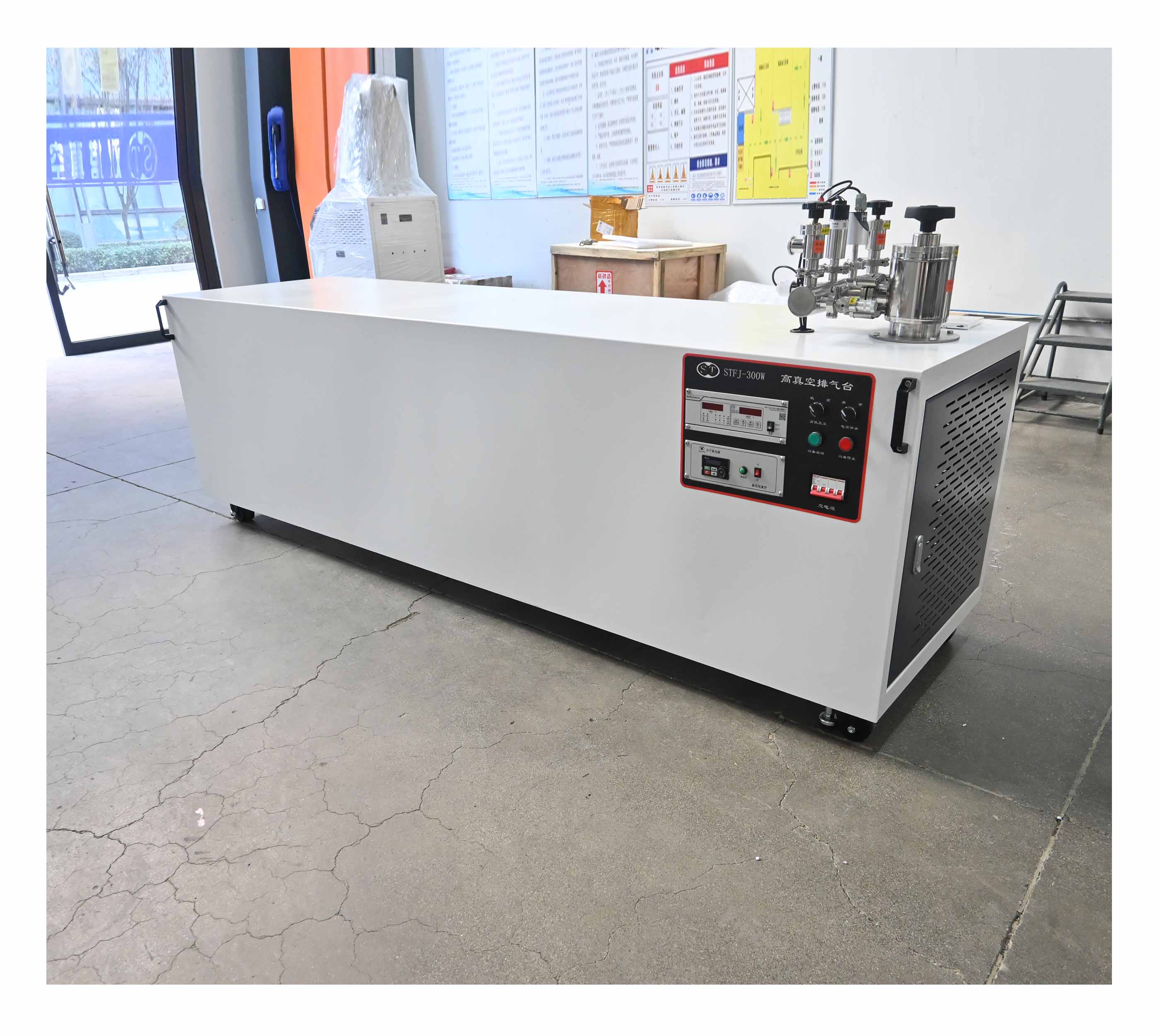

STFJ-300Wвысоковакуумный откачной пост
STFJ-300Wвысоковакуумный откачной пост (STFJ): Получение и поддержание высокого и сверхвысокого вакуума в технологических системах. Получение и поддержание высокого и сверхвысокого вакуума в технологи
Назначение
Получение и поддержание высокого и сверхвысокого вакуума в технологических системах.
Полное техническое описание
STFJ-300Wвысоковакуумный откачной пост (STFJ): Получение и поддержание высокого и сверхвысокого вакуума в технологических системах. Получение и поддержание высокого и сверхвысокого вакуума в технологических системах. Стабильное остаточное давление, модульная конфигурация, промышленная надёжность. Ключевые параметры по данным производителя: быстрота откачки — 300 л/с; предельное остаточное давление — ≤5.0E-4 Па; электропитание — 220 В; масса — около 220 кг; способ охлаждения — воздушное охлаждение; форвакуумный насос — 4 л/с. Пуск форвакуумной ступени, контроль давления на входе турбомолекулярного насоса, поэтапный выход на рабочий режим. Недопустима работа турбонасоса при давлении выше допустимого на входе.
Области применения
Нанотехнологии, электроника, материаловедение, исследовательские установки.
Особенности применения и эксплуатации
Стабильное остаточное давление, модульная конфигурация, промышленная надёжность.
Состав системы
Турбомолекулярный насос, форвакуумный насос, блок управления, вакуумметры, запорная арматура.
Принцип работы
Каскадная откачка форвакуумным и турбомолекулярным насосами с контролем параметров.
Технические характеристики
| Параметр | Значение |
|---|---|
| Быстрота откачки | 300 л/с (при полной нагрузке) |
| Быстрота откачки | 4 л/с |
| Предельное остаточное давление | ≤5.0E-4 Па (на холостом ходу) |
| Время запуска | <10 мин |
| Способ охлаждения | воздушное охлаждение |
| Электропитание | 220 В |
| Масса | около 220 кг |
| Форвакуумный насос | 4 л/с |
Требования к подключению
Установка на виброопоры, подключение форвакуумной и высоковакуумной линий, монтаж датчиков давления на контрольных точках.
Электропитание — по спецификации производителя.
Техническое обслуживание
Контроль уровня и состояния масла форвакуумного насоса, проверка температуры турбонасоса, осмотр уплотнений и фланцев.
Периодичность — по наработке и условиям процесса.
Контроль герметичности
Контроль герметичности применим как этап ввода и диагностики вакуумной системы; конкретные нормы потока течи производителем на исходной странице не указаны.
При вводе высоковакуумной системы в эксплуатацию лаборатория LeakLab может провести контроль герметичности вакуумных соединений способом обдува гелием.
Испытания позволяют выявить негерметичные фланцы, уплотнения, сварные соединения, клапаны, трубопроводы и элементы вакуумной камеры.
