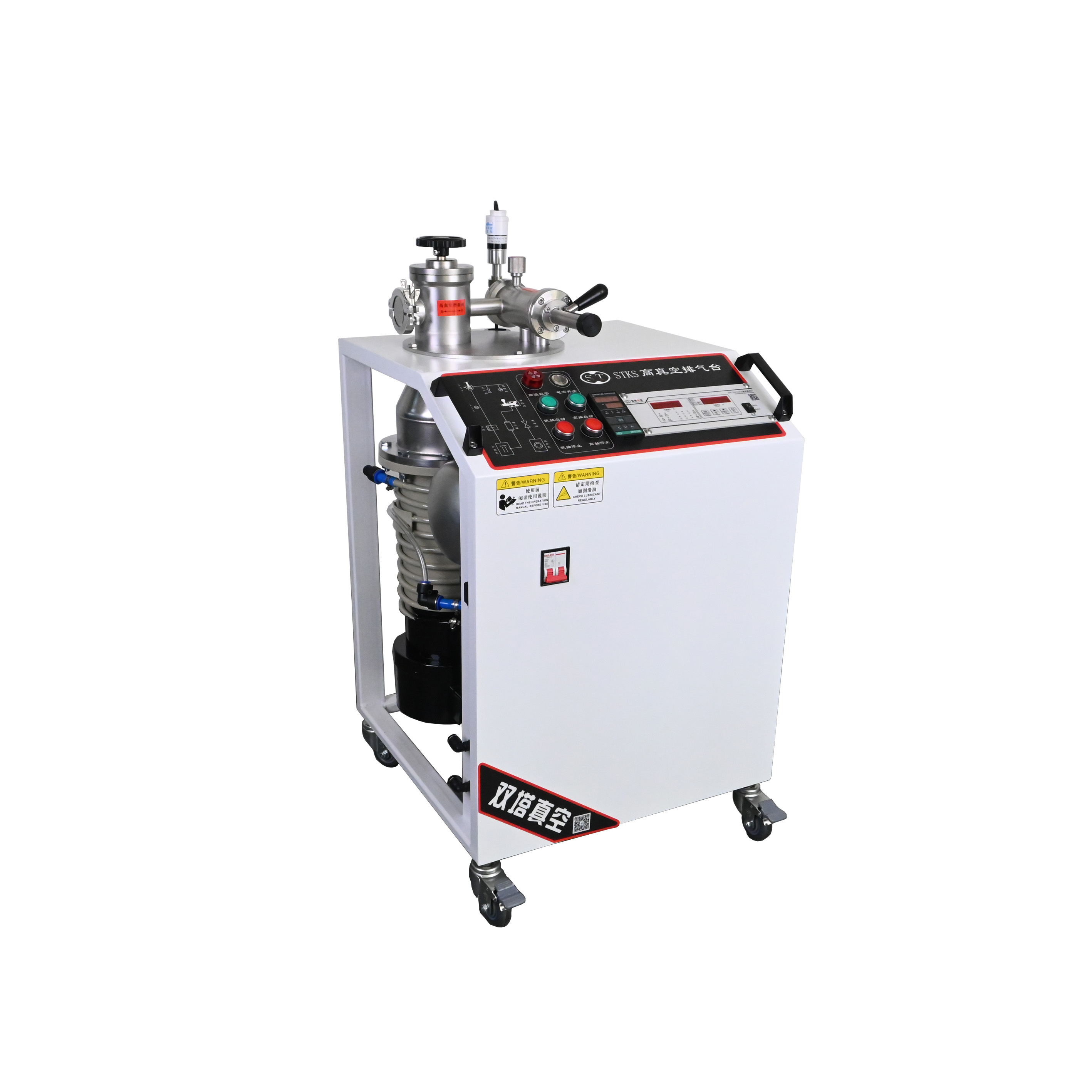

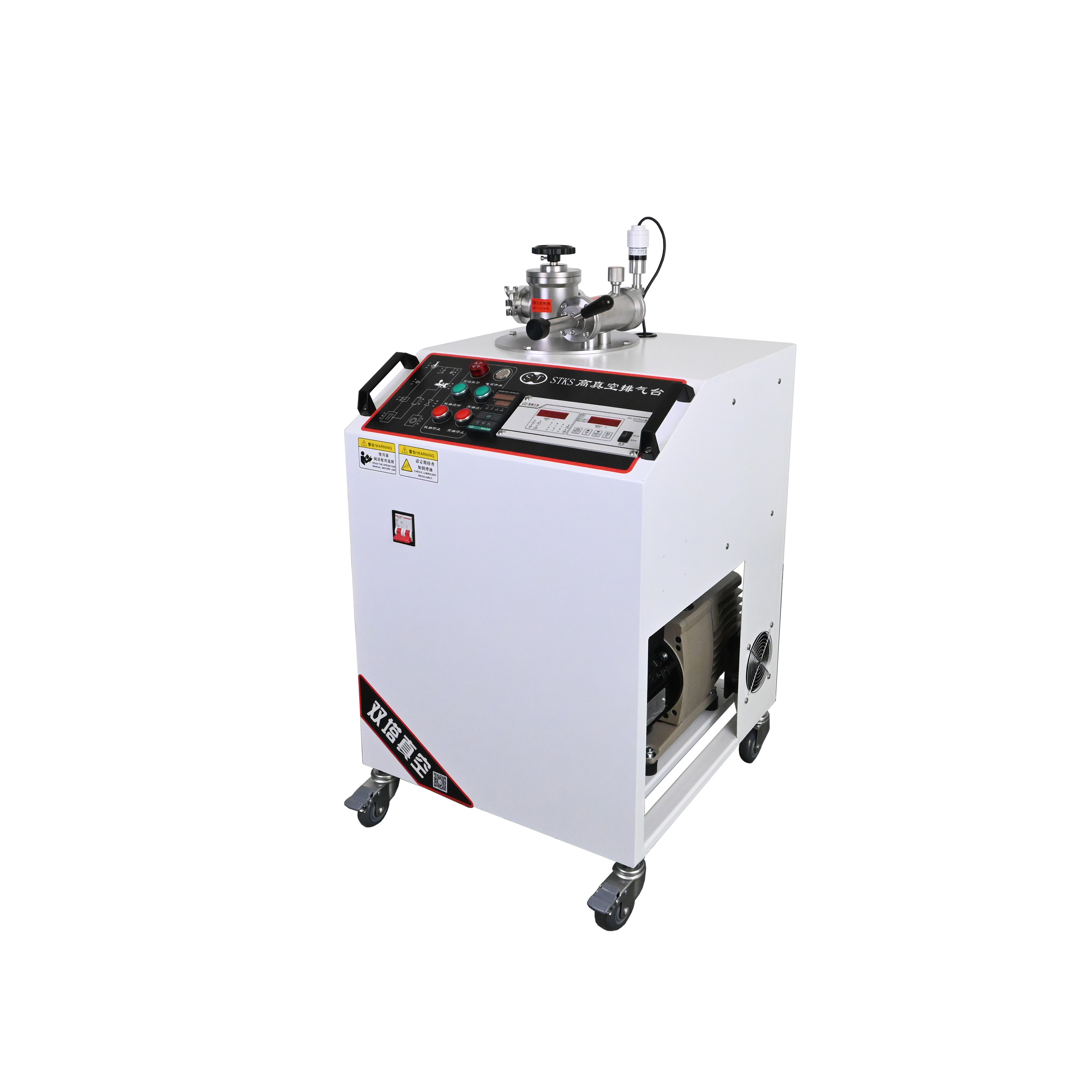

Диффузионный насосный агрегат STKS-280
Диффузионный насосный агрегат STKS-280 (STKS-280): Откачка до высокого и сверхвысокого вакуума с использованием диффузионного насоса. Откачка до высокого и сверхвысокого вакуума с использованием диффу
Назначение
Откачка до высокого и сверхвысокого вакуума с использованием диффузионного насоса.
Полное техническое описание
Диффузионный насосный агрегат STKS-280 (STKS-280): Откачка до высокого и сверхвысокого вакуума с использованием диффузионного насоса. Откачка до высокого и сверхвысокого вакуума с использованием диффузионного насоса. Высокая быстрота откачки на больших объёмах, устойчивая работа в технологическом цикле. Ключевые параметры по данным производителя: быстрота откачки — ≥280 л/с; предельное остаточное давление — 2.5E-4 Па; общая мощность — 1.8 кВт; электропитание — 220 В; масса — около 105 кг; габаритные размеры — 550*550*980 mm; форвакуумный насос — 3 л/с. Предварительная откачка форвакуумной ступенью, включение насоса Рутса при достижении расчётного давления, нагрев и пуск диффузионного насоса по инструкции производителя.
Области применения

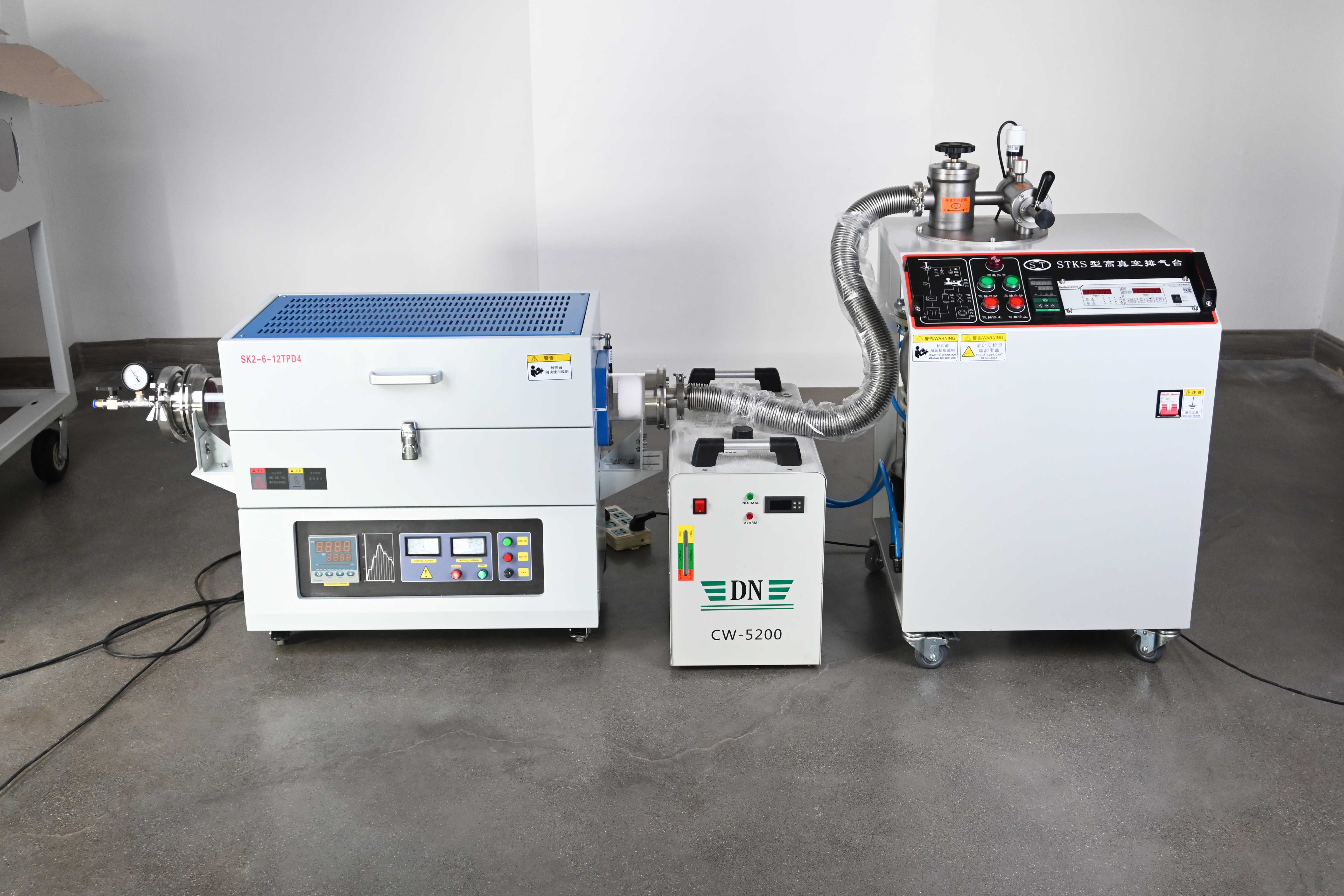

Металлургия, покрытия, электронная промышленность, исследовательские камеры.
Особенности применения и эксплуатации
Высокая быстрота откачки на больших объёмах, устойчивая работа в технологическом цикле.
Состав системы

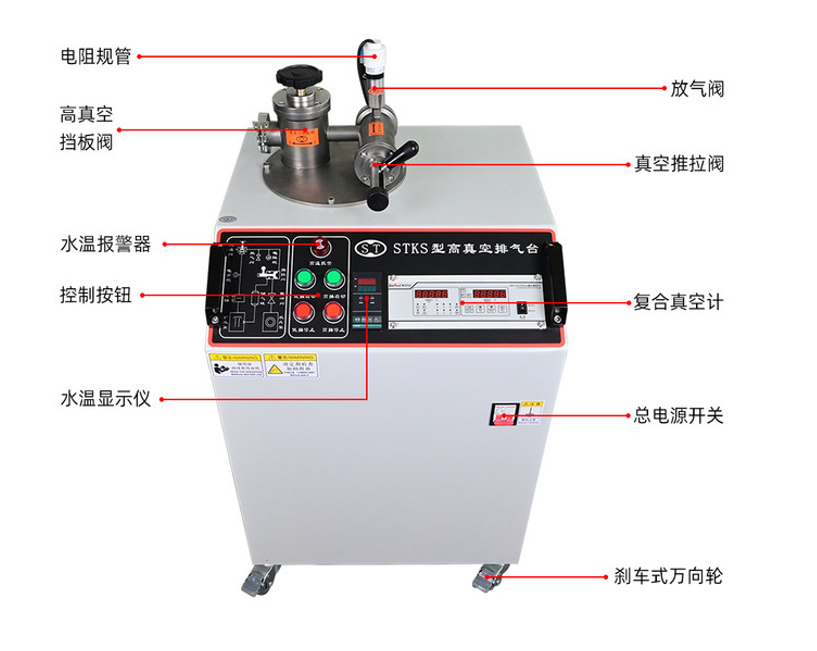

Диффузионный насос, форвакуумный насос, насос Рутса (при трёхступенчатой схеме), система водяного охлаждения, запорная арматура.
Принцип работы
Диффузионный насос с форвакуумной ступенью и системой охлаждения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Предельное остаточное давление | 2.5E-4 Па |
| Быстрота откачки | ≥280 л/с |
| Быстрота откачки | 3 л/с |
| Электропитание | 220 В |
| Общая мощность | 1.8 кВт |
| Масса | около 105 кг |

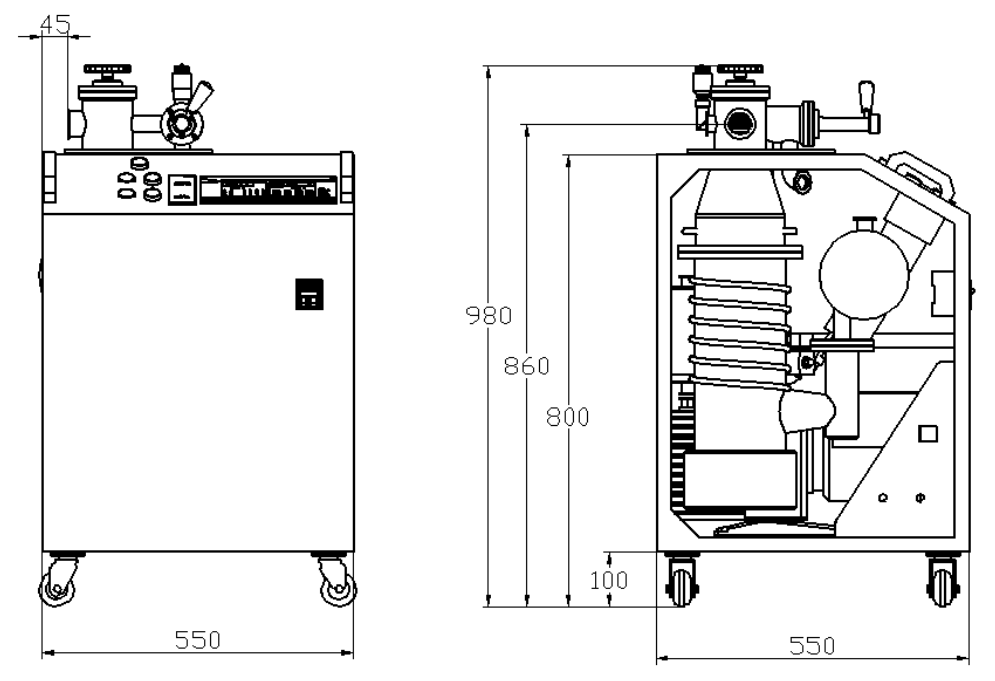

| Габаритные размеры | 550*550*980 mm |
| Форвакуумный насос | 3 л/с |

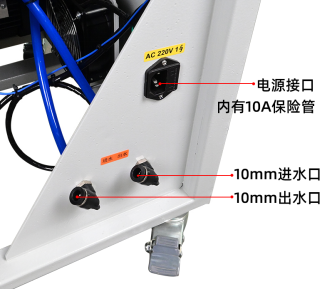

Требования к подключению
Подключение охлаждающей воды с контролем расхода и температуры.

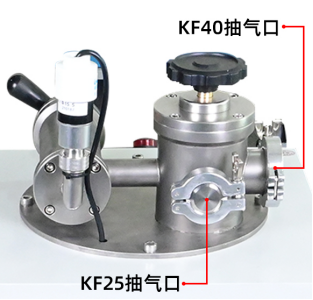

Монтаж откачного патрубка DN по паспорту.
Подача сжатого воздуха — при наличии пневмоузлов.
Электропитание 380 В с заземлением.
Техническое обслуживание
Контроль температуры охлаждающей воды, проверка уровня рабочей жидкости диффузионного насоса, осмотр форвакуумной ступени и фильтров масляного тумана.
Контроль герметичности
Контроль герметичности применим как этап ввода и диагностики вакуумной системы; конкретные нормы потока течи производителем на исходной странице не указаны.
При вводе высоковакуумной системы в эксплуатацию лаборатория LeakLab может провести контроль герметичности вакуумных соединений способом обдува гелием.
Испытания позволяют выявить негерметичные фланцы, уплотнения, сварные соединения, клапаны, трубопроводы и элементы вакуумной камеры.
Связанные модели
STKS-1400
Диффузионный насосный агрегат STKS-1400
Диффузионный насосный агрегат STKS-1400 (STKS-1400): Откачка до высокого и сверхвысокого вакуума с использованием диффуз…
STKS
Диффузионный насосный агрегат STKS
Диффузионный насосный агрегат STKS (STKS): Откачка до высокого и сверхвысокого вакуума с использованием диффузионного на…
KC800
Высоковакуумный диффузионный насосный агрегат KC800
Высоковакуумный диффузионный насосный агрегат KC800 (KC800): Откачка до высокого и сверхвысокого вакуума с использование…
Уточнить комплектацию и стоимость
Напишите на email или позвоните — укажите модель STKS-280 и параметры вашей задачи.
Укажите в письме модель оборудования, требуемое остаточное давление, объём системы и краткое описание задачи. Модель на странице: STKS-280.
