STP

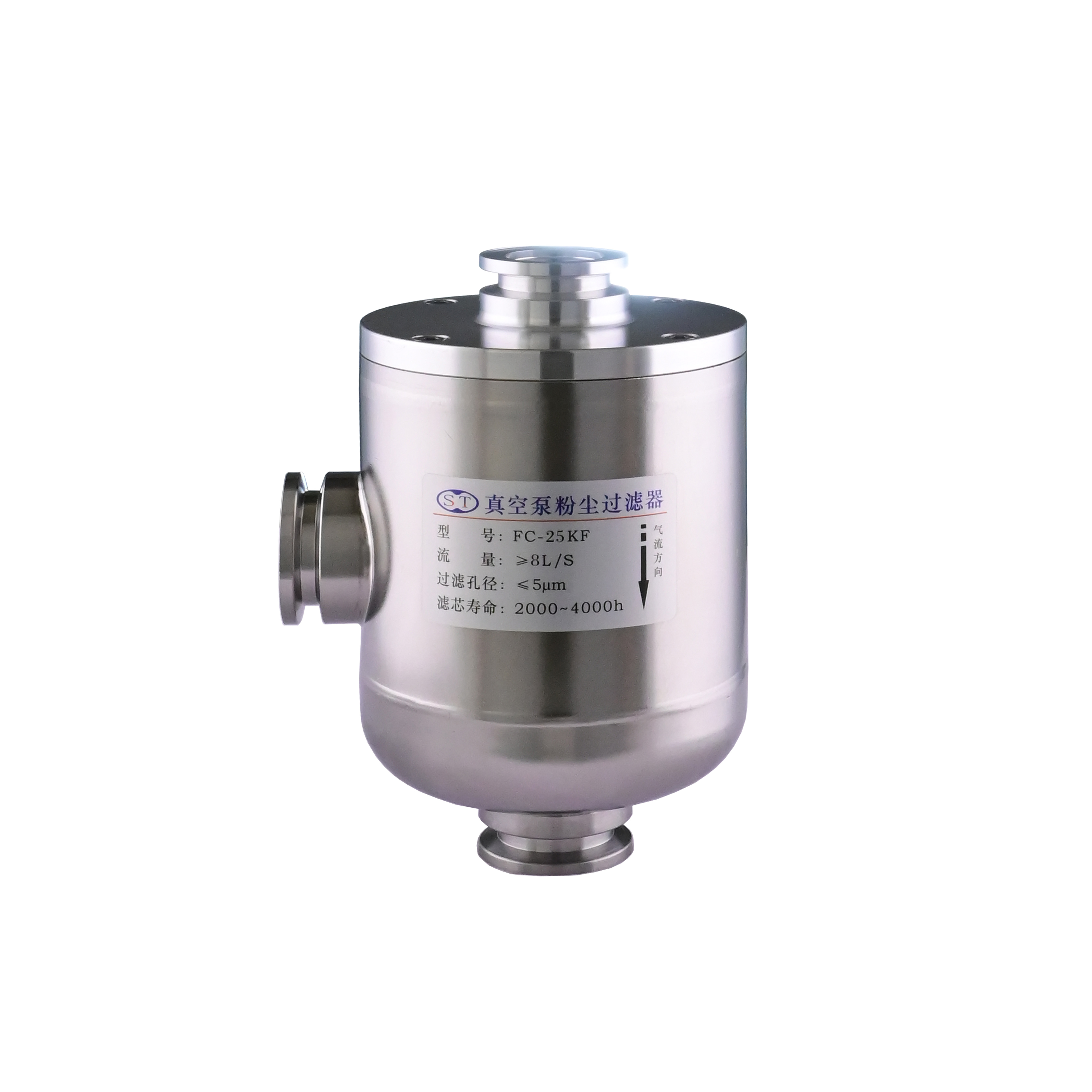

Тройниковый пылевой фильтр
Тройниковый пылевой фильтр (STP): Соединение, комплектация и расширение вакуумных систем. Соединение, комплектация и расширение вакуумных систем. Совместимость с типовыми вакуумными соединениями, пром
Назначение
Тройниковый пылевой фильтр для защиты насоса от механических частиц в технологическом газе.
Полное техническое описание
Тройниковый пылевой фильтр (STP): Соединение, комплектация и расширение вакуумных систем. Соединение, комплектация и расширение вакуумных систем. Совместимость с типовыми вакуумными соединениями, промышленное исполнение. Ключевые параметры по данным производителя: быстрота откачки — 8 л/с; масса — около 1.4 кг. Эксплуатация в пределах давления и температуры, указанных производителем. При подборе уточняют рабочий диапазон давления, температуру среды, наличие параов масла или пыли и требуемую проводимость откачного тракта. Криогенные установки, откачные посты, технологические вакуумные линии. Требования к монтажу: Сборка с использованием вакуумной смазки для резьбовых соединений. Соблюдение чистоты монтажа.. Контроль герметичности: Контроль герметичности применим как этап ввода и диагностики вакуумной системы; конкретные нормы пот.
Области применения
Криогенные установки, откачные посты, технологические вакуумные линии.
Особенности применения и эксплуатации
Совместимость с типовыми вакуумными соединениями, промышленное исполнение.
Состав системы
Комплектующие по спецификации модели: фланцы, фильтры, переходники, трубопроводы.
Принцип работы
Монтаж в состав вакуумной системы согласно схеме подключения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Исполнение | FC-16S (FC-25S) |
| Материал | нержавеющая сталь 304 |
| Расход | 6 л/с (8 л/с) |
| Эффективность фильтрации | ≤5um |
| Масса | около 1.4 кг (около 1.5 кг) |

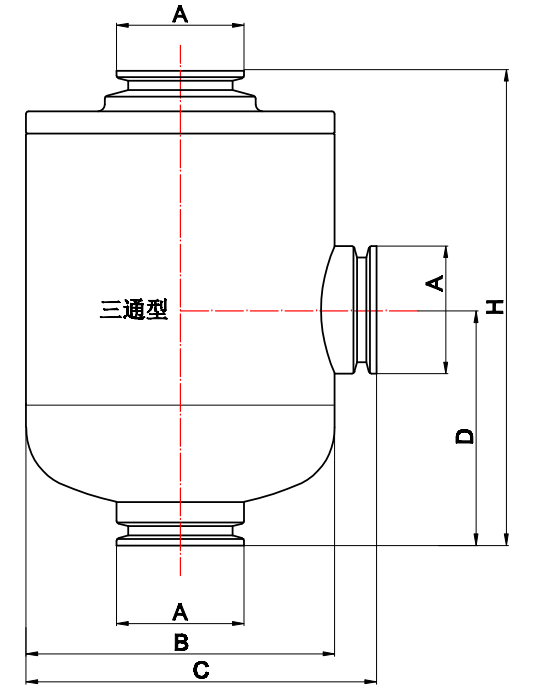

| Исполнение | A (B) |
| φ30 | φ100 (130) |
| φ40 | φ 100 (130) |
| φ55 | φ 132 (150) |
| φ75 | φ160 (184) |
| Быстрота откачки | 8 л/с |
| Масса | около 1.5 кг |
Требования к подключению
Сборка с использованием вакуумной смазки для резьбовых соединений.
Соблюдение чистоты монтажа.
Техническое обслуживание
Периодическая проверка уплотнений и состояния фильтрующих элементов.
Контроль герметичности
Контроль герметичности применим как этап ввода и диагностики вакуумной системы; конкретные нормы потока течи производителем на исходной странице не указаны.
